ロータリエンコーダパルスマルチプライヤ

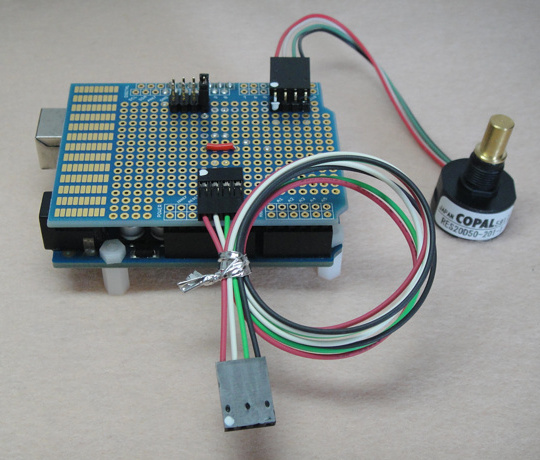

Arduinoでロータリエンコーダのパルスを倍増するロータリエンコーダパルスマルチプライヤを作りました。
ロータリエンコーダのパルスをソフトウェア的に倍増し、一回転毎のパルス数が比較的少ないロータリエンコーダを、 アーケード基板で使用できるようにします。 また、ロータリエンコーダの信号が、プルアップかプルダウンかに関係なく使用できるようにします。 トラックボールにも使用できます。

入力側に使用するロータリエンコーダは、日本電産コパル電子株式会社製ロータリエンコーダRES20D-50-201-1が好適です。 このロータリエンコーダは、 PS2専用ローリングスイッチ のローリングスイッチユニットである「新方式ローリングスイッチ改」にも使用しています。
ロータリエンコーダパルスマルチプライヤを使用することで、新方式ローリングスイッチ改をロストワールド基板で使用できるようになります。 また、RES20D-50-201-1をパドルコントローラとしてアルカノイド基板で使用できるようになります。

技術資料

• ロータリエンコーダパルスマルチプライヤ技術資料(PDFファイル)
• ソースコード(Arduino IDE inoファイル)
• ソースコード Rev.2.0(Arduino IDE inoファイル)

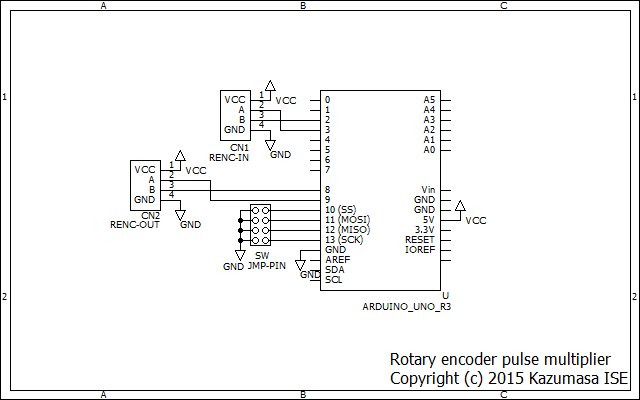

• 回路図(PNGファイル)

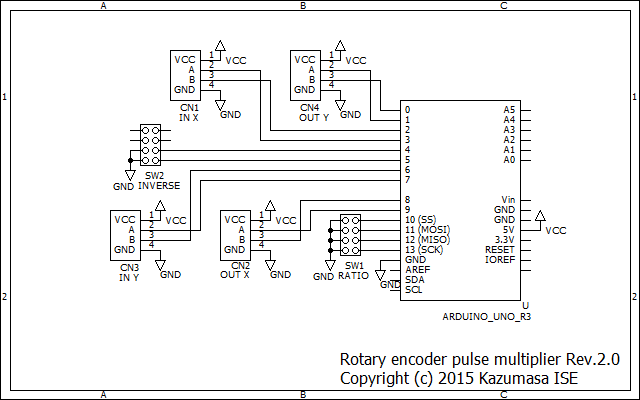

• 回路図 Rev.2.0(PNGファイル)

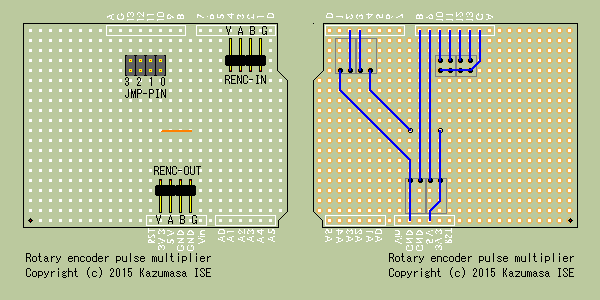

• シールド基板部品配置図(PNGファイル)

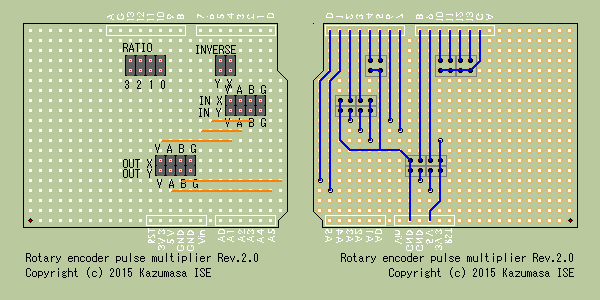

• シールド基板部品配置図 Rev.2.0(PNGファイル)

動作確認済み基板

• ロストワールド カプコン
• さるかにハムぞう(スーパーNOVAシステム) カネコ
• ファイティングサッカー SNK
• アルカノイド タイトー
• アルカノイド リベンジオブDOH タイトー
• プランプポップ タイトー
• キャメルトライ(F2システム) タイトー
• プチカラット(F3パッケージシステム) タイトー
• ゴークス 東亜プラン
• キャリバー50 セタ
• アルカノイドリターンズ タイトー
• ＵＳクラシック セタ
• パウンド・フォー・パウンド（M85） アイレム
• バーチャボウリング アルタ/IGS
• サイバリオン タイトー
• SDI（システム16A） セガ
• ウォーリーをさがせ！（システム18） セガ
• テーカンワールドカップ テーカン
• ティードオフ テクモ
• カベール ＴＡＤ

お知らせ

2016-10-23
ゲームレジェンド 25に参加いたします。
ロータリエンコーダパルスマルチプライヤ Rev.2.0の展示と頒布を行います。 新方式ローリングスイッチ改と、ロストワールド基板接続用ハーネスも頒布いたします。 頒布物の詳細は ロータリエンコーダパルスマルチプライヤ Rev.2.0取扱説明書 をご覧ください。
当日は、 柳都製作所 さんに御協力いただき、アーケード版ロストワールドを、 新方式ローリングスイッチ改で遊んでいただくことができます。 また、アーケード版サイバリオンを、トラックボールで遊んでいただくことができます。
PS2専用ローリングスイッチキットの頒布も行います。 詳細は こちら をご覧ください。

2016-10-22
動作確認済み基板リストを更新しました。
ロータリエンコーダパルスマルチプライヤの技術資料を更新しました。 Rev.2.0のソースコードや回路図などを追加公開しました。

2016-05-28
ゲームレジェンド 24に参加いたします。
ロータリエンコーダパルスマルチプライヤの展示と頒布を行います。 オプションで、新方式ローリングスイッチ改と、ロストワールド基板接続用ハーネスも頒布いたします。 頒布物の詳細は ロータリエンコーダパルスマルチプライヤ取扱説明書 をご覧ください。
当日は、 柳都製作所 さんに御協力いただき、アーケード版ロストワールドを、 新方式ローリングスイッチ改で遊んでいただくことができます。
PS2専用ローリングスイッチキットの展示と頒布も行います。 詳細は こちら をご覧ください。

2016-05-22
ロータリエンコーダパルスマルチプライヤの技術資料を公開しました。
